Chiodo via ferrata “Tofana”
Abbiamo testato con esito positivo questo ancoraggio non solo per quanto concerne la prestazione dei singoli tipi di ancoraggio “meccanico” e “resinato“ ma anche attraverso la costruzione e il test di una tratta di linea , il tutto secondo la norma :
EN 16869:2017 + AC:2018 – “Design e costruzione di vie ferrate“
da cui abbiamo poi estrapolato le linee guida per il corretto utilizzo descritte nel paragrafo istruzioni.

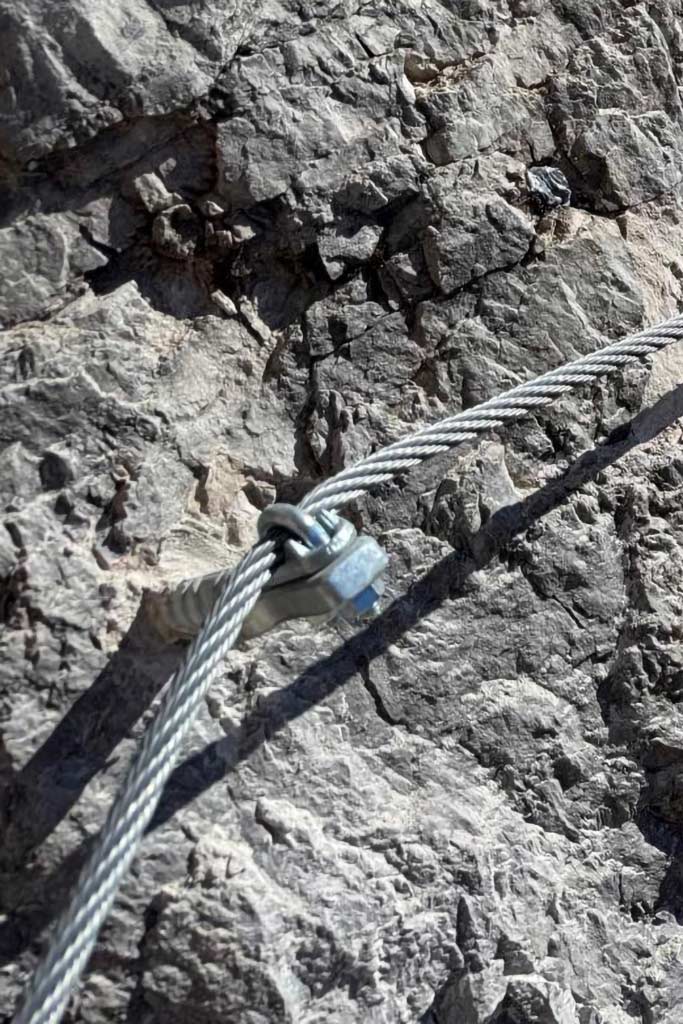

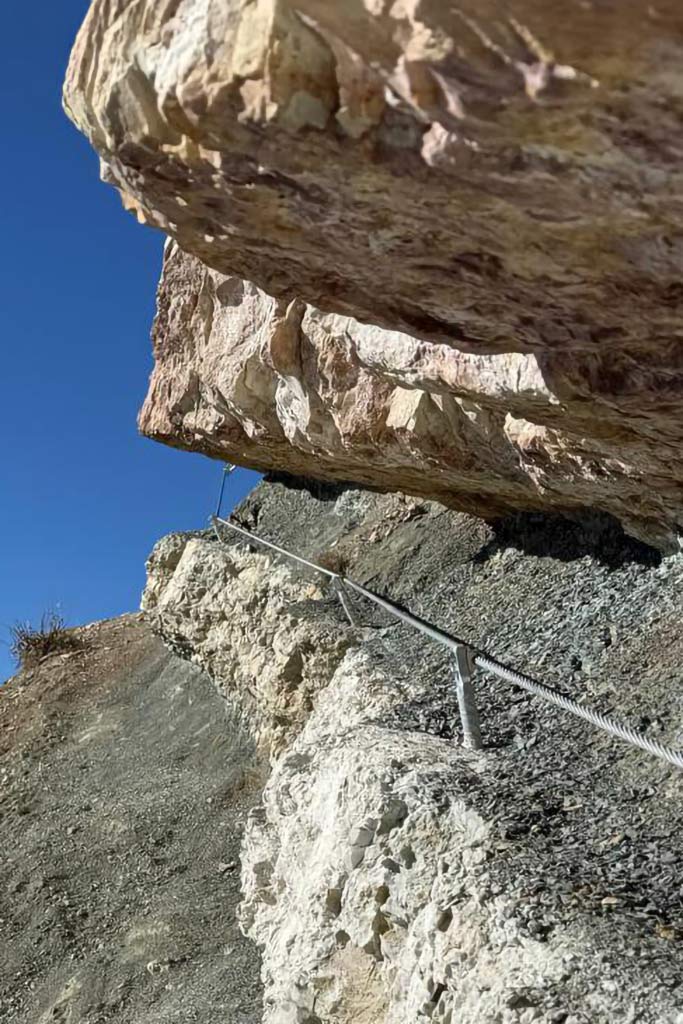

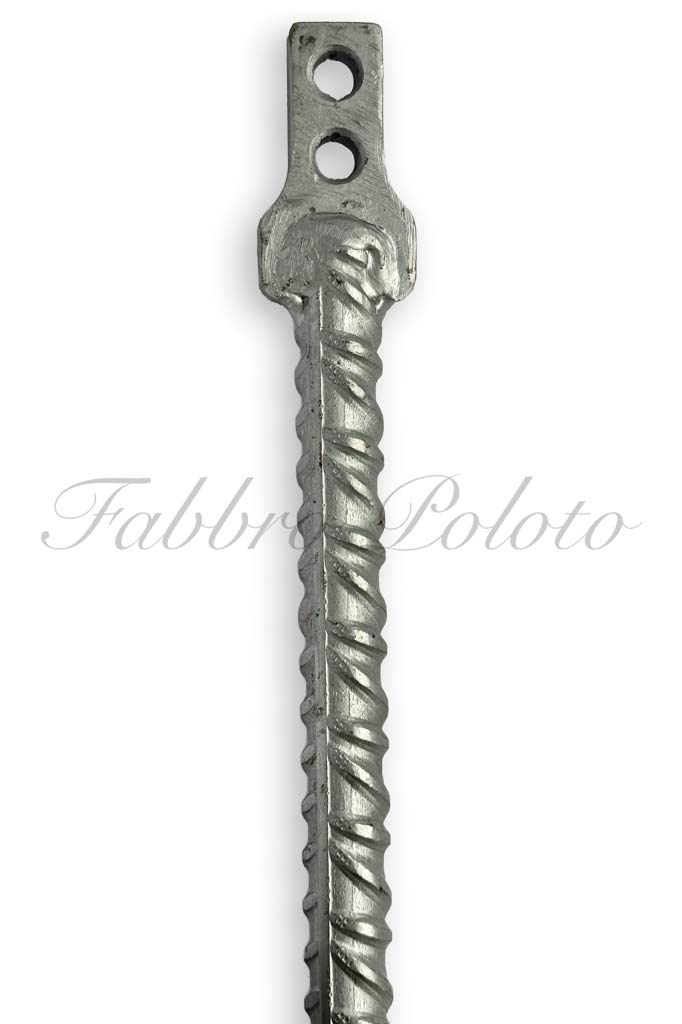

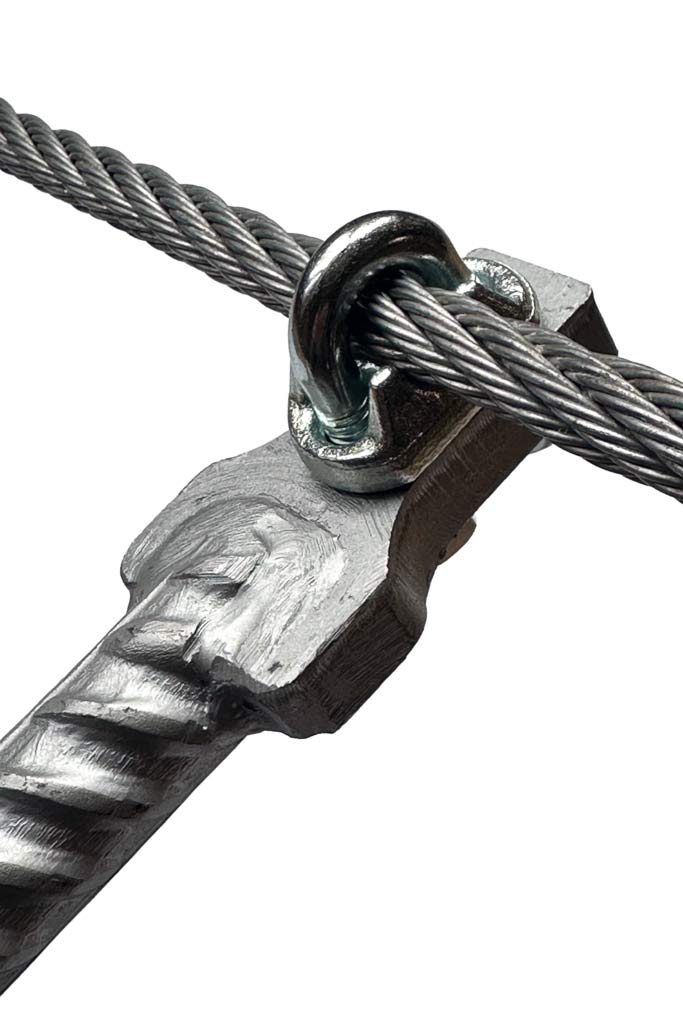

Chiodo “Tofana” ancorante per vie ferrate
Il chiodo “ Tofana” è costruito in ferro c.a. del diametro 24-26mm lunghezza 330-400-500-600 mm zincato a caldo.
E’ un ancoraggio unico e universale, utilizzabile sia per le tratte verticali, che orizzontali e con l’aggiunta di una pratica piastrina “Ampezzo“ predisposta per l’inserimento di n.3 morsetti serrafune anche per le partenze/arrivo.
La prerogativa che ci siamo dati è quella di facilitare la realizzazione dell’opera, utilizzando appunto un unico ancoraggio, senza dover differenziare tra partenza, orizzontale e verticale.
Inoltre dovendo poi intervenire per una manutenzione è molto più pratico e razionale impiegare ed avere a magazzino un solo ancoraggio.
Il dispositivo viene installato a mezzo di ancorante chimico nella roccia con una profondità di installazione di min. 200mm.
In alternativa comunque può essere anche “resinato”, in caso di particolari necessità o se la roccia risultasse friabile.
Per maggiori informazioni consulta le istruzioni per il montaggio e utilizzo.

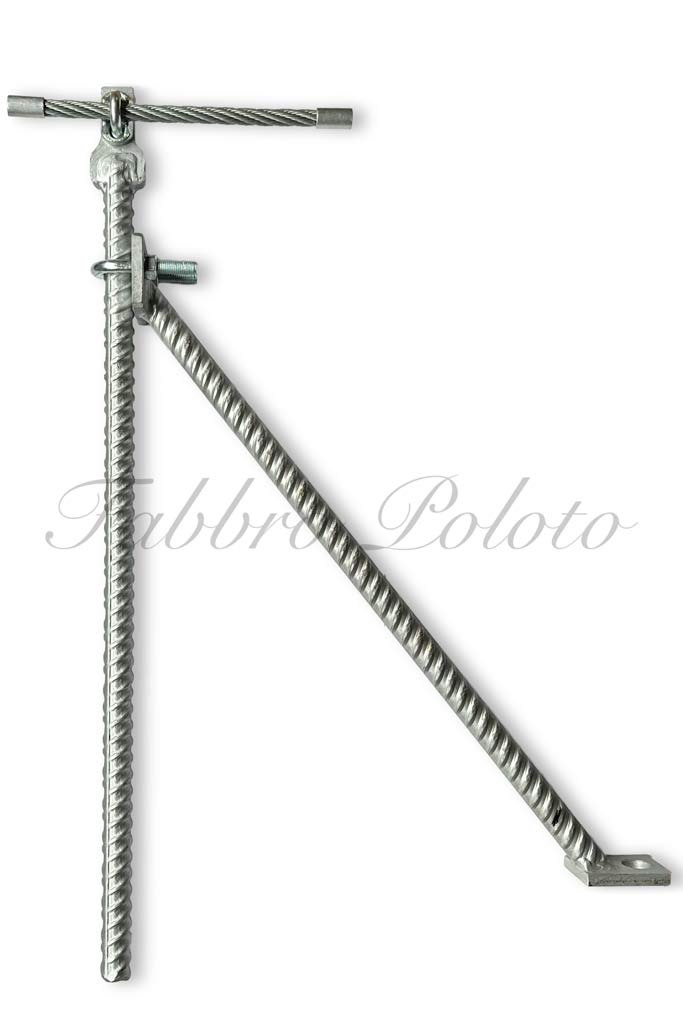

Chiodo di cresta “Tofana”
Il Chiodo di cresta Tofana è costruito in ferro c.a. del diametro 24-26mm con lunghezza 900 mm zincato a caldo.
E’ un ancoraggio utilizzabile per i tratti orizzontali come ancoraggio intermedio o finale se abbinato alla piastrina “ Ampezzo “ e al puntone-tirante di rinforzo.

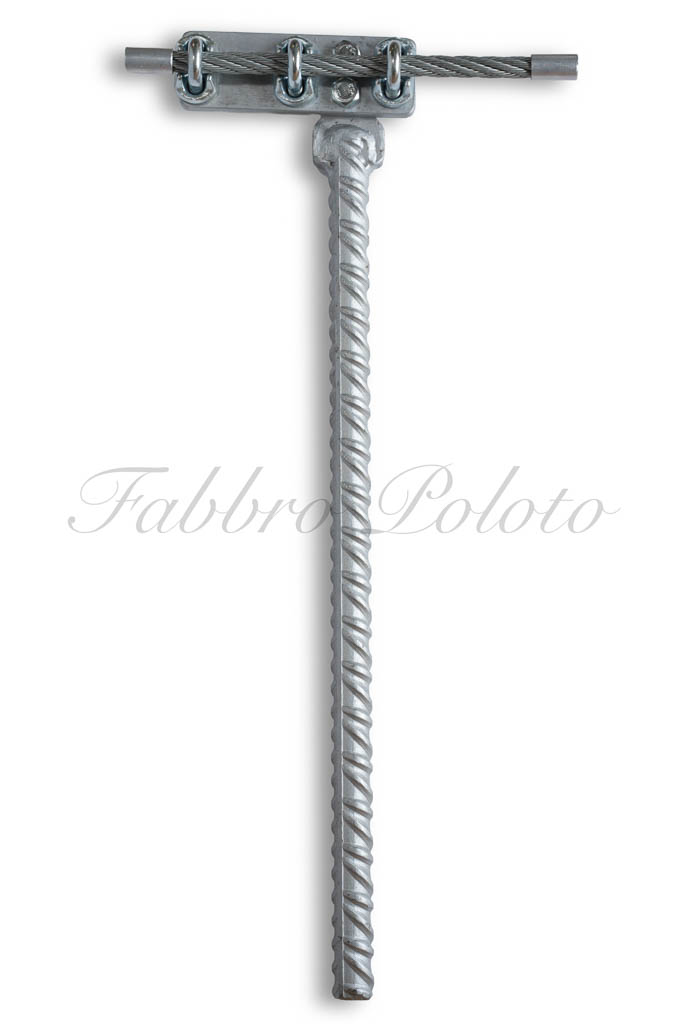

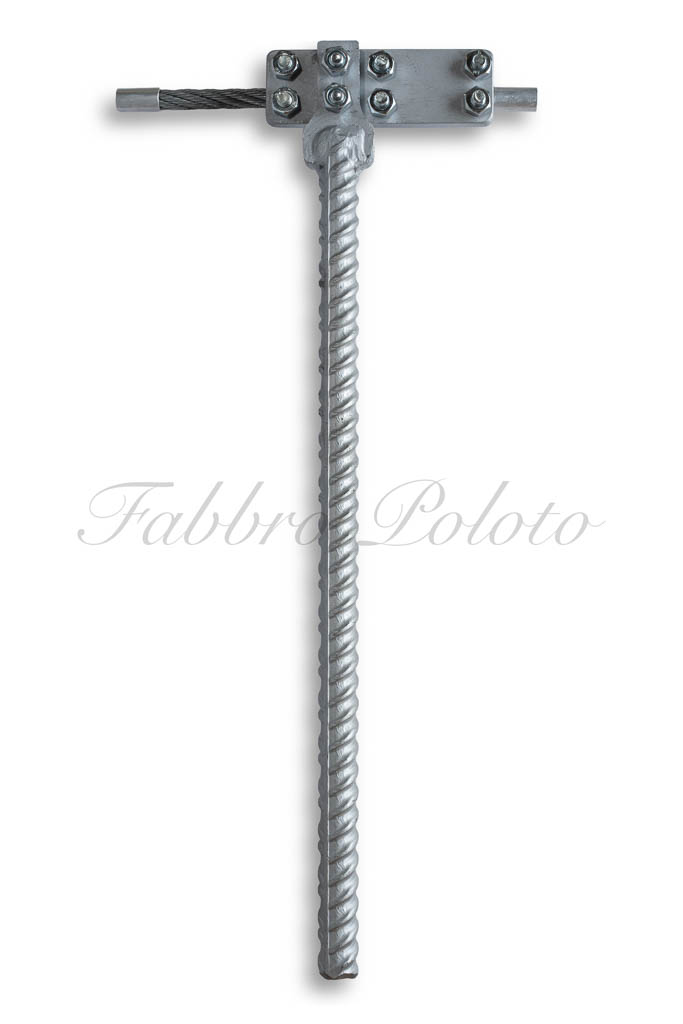

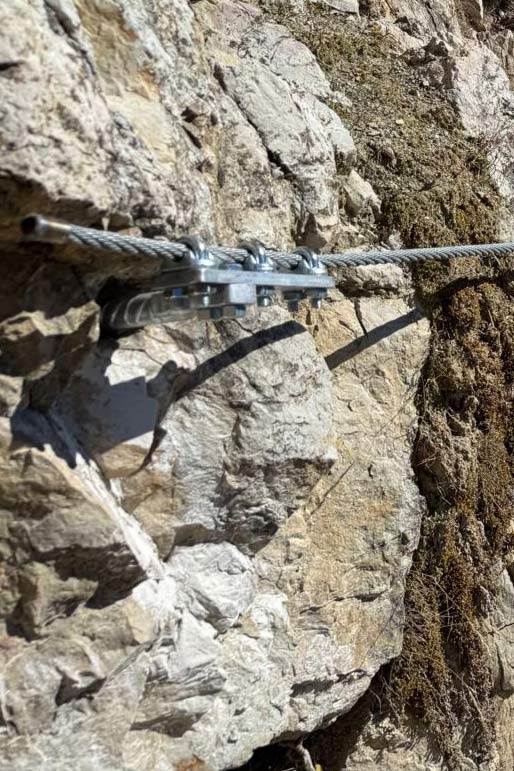

Piastrina “Ampezzo”
La piastrina “ Ampezzo “ viene utilizzata negli ancoraggi di inizio e fine tratta, predisposta con fori di fissaggio al chiodo e per l’alloggiamento di n.3 morsetti per serrare la fune.

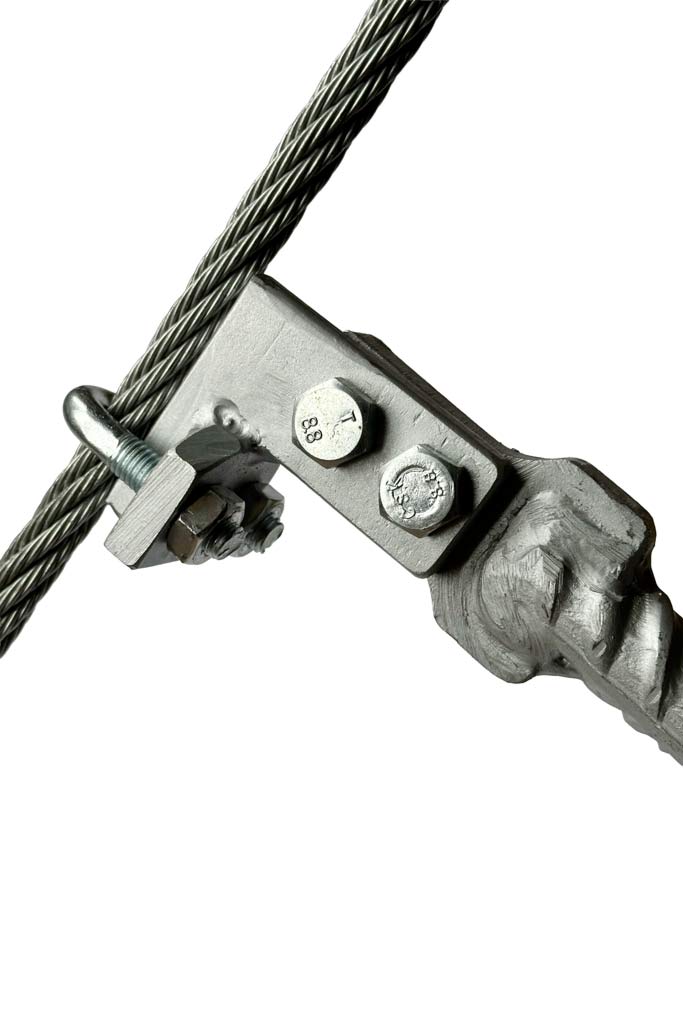

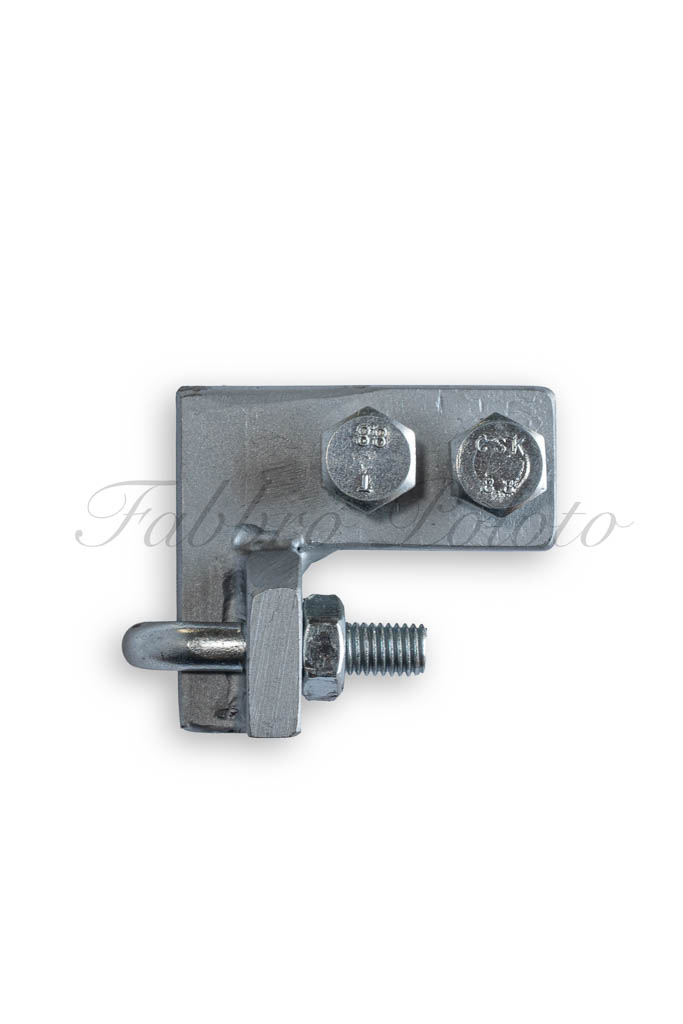

Piastrina a “Elle”
La piastrina a “Elle” è utilizzabile sui tratti verticali è costruita in modo da permettere il corretto posizionamento del moschettone in caso di caduta evitando torsioni dello stesso.
Questa piastrina può essere montata anche in un secondo momento a distanza di tempo per mezzo di due bulloni.

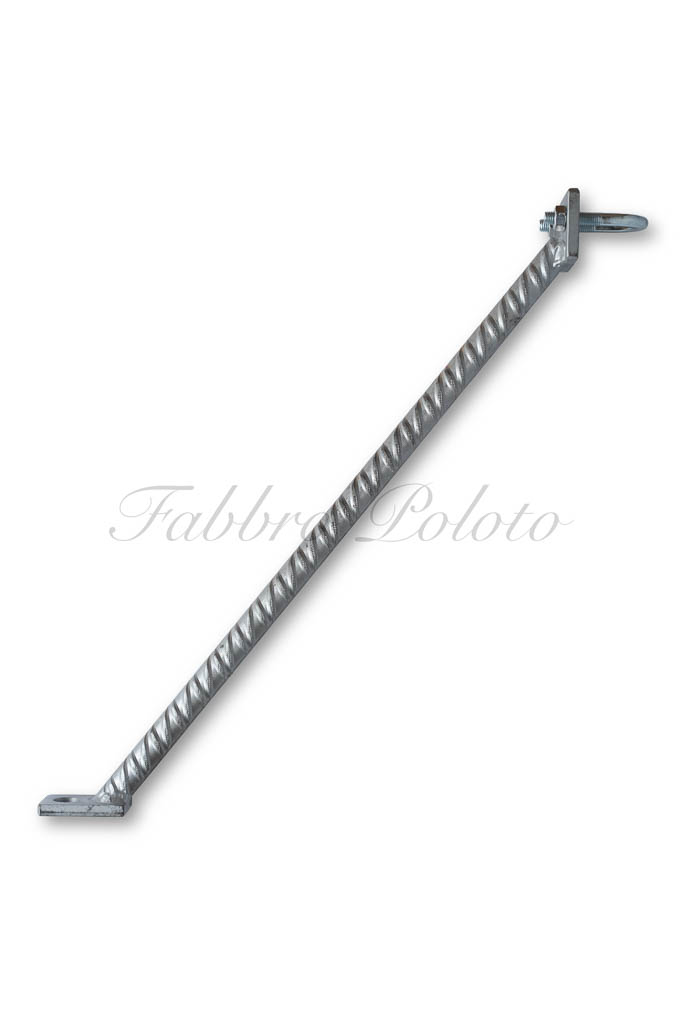

Staffa di rinforzo
Staffa di rinforzo con tassello per “Chiodo Tofana”
Fune e capocorda
Fune metallica da 13mm e accessorio capocorda
Morsetto
Morsetto serracavo zincato per fune da 12-13 mm
Gradino Via Ferrata
Gradino nervato, disponibile in acciaio inox oppure zincato.
Dimensioni disponibili: 400x300mm e 300x300mm.
Diametri disponibili: 16-18mm e 18-20mm.
Maniglia-gradino Via Ferrata
Maniglia-gradino nervato, disponibile in acciaio inox oppure zincato.
Dimensioni: 160x285mm (chiodo 200 + maniglia 85mm)
