Guida per il montaggio e utilizzo
Gli ancoraggi “Tofana“
devono essere inseriti nel supporto a seconda di quanto si vuole essere la parte sporgente e proporzionalmente alla consistenza della roccia stessa ( più lungo in caso di roccia friabile ).
Nei nostri test sono state superate tutte le prove con 200mm di infissione su supporto compatto.
Quando il dispositivo viene utilizzato come punto di ancoraggio di estremità della tratta ( o partenza / fine tratta ) va utilizzato in accoppiamento con una piastrina “ Ampezzo “ predisposta per l’alloggiamento di tre morsetti serrafune a “U”, ed avere la parte esposta max. 130 mm.
Per i test dei resinati abbiamo utilizzato ancorante chimico FISCHER FIP C 700 HP con foro da 28 mm.
Il dispositivo può essere accoppiato a corde metalliche con diametro compreso tra 12 mm e 13 mm.
Nei nostri test abbiamo utilizzato morsetti in ferro zincati con una coppia di chiusura di 20 Nm.
Esecuzione della tratta

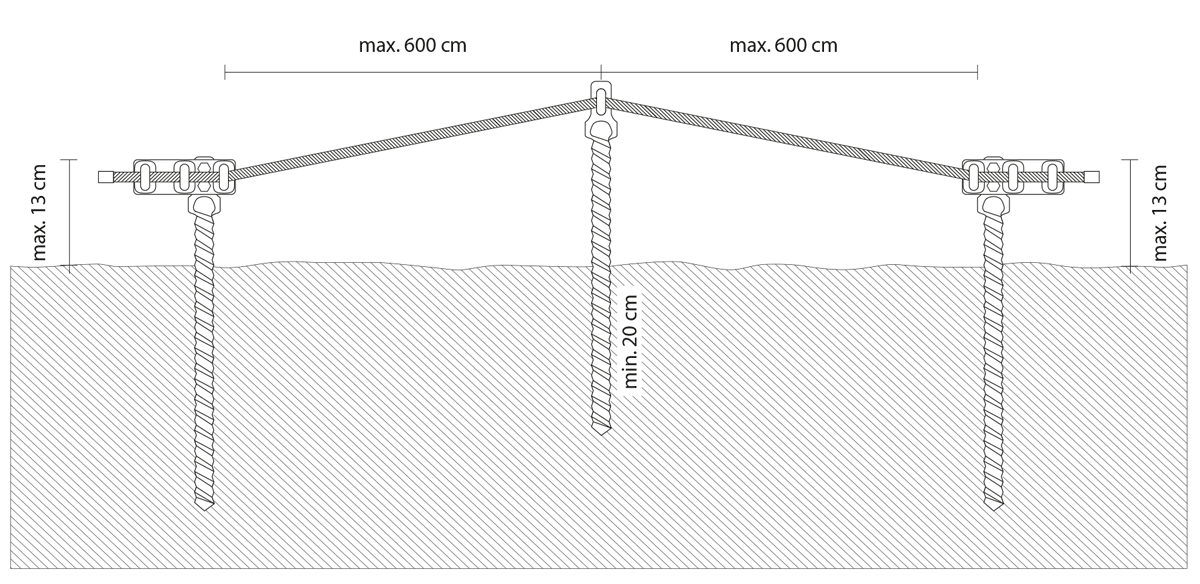

Nell’esecuzione di ogni tratta di fune vi sarà alle estremità un ancoraggio di testa ( o partenza-fine tratta ) con parte esposta max.130mm in accoppiamento con una piastrina “ Ampezzo” predisposta per l’alloggiamento di tre morsetti serrafune al quale consigliamo far seguire o precedere un ancoraggio di distribuzione/sostegno a circa 1 metro, come evidenziato da linee guida SAFERALPS cui noi abbiamo partecipato e a seguire gli altri ancoraggi alla distanza massima di 6 metri per i tratti orizzontali e 3 metri per i tratti verticali come da norma EN 16869:2017 + AC:2018 – “ Design e costruzione di vie ferrate “ .
La distanza ottimale della fune dalla roccia è compresa tra 8-10 cm in modo che la mano passi senza ostacolo, meno la parte esposta fuoriesce meno l’ancoraggio ed il supporto sono sollecitati non solo dal traffico dei fruitori ma anche dalle condizioni ambientali neve-ghiaccio ecc….
Durante i nostri test di certificazione il pretensionamento della fune è stato eseguito manualmente da 3 operatori ( per 8 metri di tratta ) prima di chiudere i dadi dei morsetti con una coppia di serraggio di 20 Nm.
